Проверка.

ПРОВЕРКА

Проверка 1. ПРОВЕРЬТЕ ЗАМОК ДВЕРИ СО СТОРОНЫ ВОДИТЕЛЯ
(а) Проверьте работу электродвигателя замка двери.
[Производство TMUK (без двойной блокировки)]
Стандарт:
Условие измерения Работа
Аккумулятор полож.(+) Вывод – 4 Закрыт
Аккумулятор отриц.(-) - Вывод – 1
Аккумулятор полож.(+) Вывод – 1 Открыт
Аккумулятор отриц.(-) - Вывод – 4
Если работа не соответствует данным, указанным выше, замените узел замка двери.:
Проверка
(б) Проверьте электропроводность переключателя при открытой и закрытой двери.
[Производство TMUK, модели с левосторонним расположением рулевой колонки]
Стандарт:
Положение замка двери Подключение к тестеру Заданное условие
Закрыт 9 ~ 7 Электропроводность
OFF (ВЫКЛ) - -
Открыт 10 ~ 7 Электропроводность
[Производство TMUK, модели с правосторонним расположением рулевой колонки (без двойной блокировки)]
Стандарт:
Положение замка двери Подключение к тестеру Заданное условие
Закрыт 6 ~ 8 Электропроводность
OFF (ВЫКЛ) - -
Открыт 5 ~ 8 Электропроводность
Если работа не соответствует данным, указанным выше, замените узел замка двери.:
(в) Проверьте электропроводность переключателя положений.
[Производство TMUK, модели с левосторонним расположением рулевой колонки]
Стандарт:
Положение замка двери Подключение к тестеру Заданное условие
Закрыт 8 ~ 7 Электропроводности нет
OFF (ВЫКЛ) - -
Открыт 8 ~ 7 Электропроводность
[Производство TMUK, модели с правосторонним расположением рулевой колонки (без двойной блокировки)]
Стандарт:
Положение замка двери Подключение к тестеру Заданное условие
Закрыт 7 ~ 8 Электропроводности нет
OFF (ВЫКЛ) - -
Открыт 7 ~ 8 Электропроводность
Если работа не соответствует данным, указанным выше, замените узел замка двери.:
Проверка

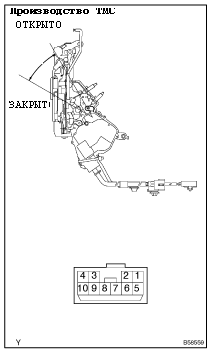

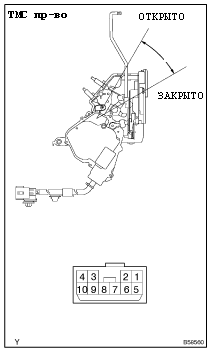

(г) Проверьте работу электродвигателя замка двери.
[TMС модели с левосторонним расположением рулевой колонки]
Стандарт:
Условие измерения Работа
Аккумулятор полож.(+) Вывод – 5 Закрыт
Аккумулятор отриц.(-) - Вывод – 6
Аккумулятор полож.(+) Вывод – 6 Открыт
Аккумулятор отриц.(-) - Вывод – 5
[TMС модели с правосторонним расположением рулевой колонки (без двойной блокировки)]
Стандарт:
Условие измерения Работа
Аккумулятор полож.(+) Вывод – 1 Закрыт
Аккумулятор отриц.(-) - Вывод – 2
Аккумулятор полож.(+) Вывод – 2 Открыт
Аккумулятор отриц.(-) - Вывод – 1
Если работа не соответствует данным, указанным выше, замените узел замка двери.:
Проверка
(д) Проверьте электропроводность переключателя в положениях закрыто и открыто.
[TMС модели с левосторонним расположением рулевой колонки]
Стандарт:
Положение замка двери Подключение к тестеру Заданное условие
Закрыт 4 ~ 2 Электропроводность
OFF (ВЫКЛ) - -
Открыт 3 ~ 2 Электропроводность
[TMС модели с правосторонним расположением рулевой колонки (без двойной блокировки)]
Стандарт:
Положение замка двери Подключение к тестеру Заданное условие
Закрыт 3 ~ 5 Электропроводность
OFF (ВЫКЛ) - -
Открыт 4 ~ 5 Электропроводность
Если работа не соответствует данным, указанным выше, замените узел замка двери.:
(е) Проверьте электропроводность переключателя положений.
[TMС модели с левосторонним расположением рулевой колонки]
Стандарт:
Положение замка двери Подключение к тестеру Заданное условие
Закрыт 1 ~ 2 Электропроводности нет
OFF (ВЫКЛ) - -
Открыт 1 ~ 2 Электропроводность
[TMС модели с правосторонним расположением рулевой колонки (без двойной блокировки)]
Стандарт:
Положение замка двери Подключение к тестеру Заданное условие
Закрыт 6 ~ 5 Электропроводность нет
OFF (ВЫКЛ) - -
Открыт 6 ~ 5 Электропроводность
Если работа не соответствует данным, указанным выше, замените узел замка двери.:
Проверка 2. ПРОВЕРЬТЕ ЗАМОК СО СТОРОНЫ ПАССАЖИРА
(а) Проверьте работу электродвигателя замка двери.
[Производство TMUK (без двойной блокировки)]
Стандарт:
Условие измерения Работа
Аккумулятор полож.(+) Вывод – 4 Закрыт
Аккумулятор отриц.(-) - Вывод – 1
Аккумулятор полож.(+) Вывод – 1 Открыт
Аккумулятор отриц.(-) - Вывод – 4
Проверка [TMС модели (без двойной блокировки)]
Стандарт:
Условие измерения Работа
Аккумулятор полож.(+) Вывод – 1 Закрыт
Аккумулятор отриц.(-) - Вывод – 2
Аккумулятор полож.(+) Вывод – 2 Открыт
Аккумулятор отриц.(-) - Вывод – 1
Если работа не соответствует данным, указанным выше, замените узел замка двери.:
3. ПРОВЕРЬТЕ ПРАВОСТОРОННИЙ УЗЕЛ ЗАМКА ЗАДНЕЙ ДВЕРИ
(а) Проверьте работу электродвигателя замка двери.
[Производство TMUK (без двойной блокировки)]
Стандарт:
Условие измерения Работа
Аккумулятор полож.(+) Вывод – 4 Закрыт
Аккумулятор отриц.(-) - Вывод – 1
Аккумулятор полож.(+) Вывод – 1 Открыт
Аккумулятор отриц.(-) - Вывод – 4
Проверка [Производство TMС (без двойной блокировки)]
Стандарт:
Условие измерения Работа
Аккумулятор полож.(+) Вывод – 1 Закрыт
Аккумулятор отриц.(-) - Вывод – 2
Аккумулятор полож.(+) Вывод – 2 Открыт
Аккумулятор отриц.(-) - Вывод – 1
Если работа не соответствует данным, указанным выше, замените узел замка двери.:
Проверка 4. ПРОВЕРЬТЕ ЛЕВОСТОРОННИЙ УЗЕЛ ЗАМКА ЗАДНЕЙ ДВЕРИ
(а) Проверьте работу электродвигателя замка двери.
[Производство TMUK (без двойной блокировки)]
Стандарт:
Условие измерения Работа
Аккумулятор полож.(+) Вывод – 4 Закрыт
Аккумулятор отриц.(-) - Вывод – 1
Аккумулятор полож.(+) Вывод – 1 Открыт
Аккумулятор отриц.(-) - Вывод – 4
Проверка
(б) Проверьте, работает ли привод блокиратора двери
[Производство TMС (без двойной блокировки)]
Стандарт:
Условие измерения Работа
Аккумулятор полож.(+) Вывод – 1 Закрыт
Аккумулятор отриц.(-) - Вывод – 2
Аккумулятор полож.(+) Вывод – 2 Открыт
Аккумулятор отриц.(-) - Вывод – 1
Если работа не соответствует данным, указанным выше, замените узел замка двери.:
Проверка 5. ПРОВЕРЬТЕ УЗЕЛ ЗАМКА ЗАДНЕЙ ДВЕРИ
(а) Проверьте работу электродвигателя замка двери.
Стандарт:
Условие измерения Работа
Аккумулятор полож.(+) Вывод – 4 Закрыт
Аккумулятор отриц.(-) - Вывод – 3
Аккумулятор полож.(+) Вывод – 3 Открыт
Аккумулятор отриц.(-) - Вывод – 4
Если работа не соответствует данным, указанным выше, замените узел замка двери.:
(б) Проверьте переключатель лампочки, автоматически включающаяся при открывании дверцы.
Положение замка двери Заданное условие
Открыта или Полуоткрыта Электропроводность
Закрыта Электропроводности нет
Если работа не соответствует данным, указанным выше, замените узел замка двери.:
Проверка 6. ПРОВЕРЬТЕ ЗАМОК ДВЕРИ СО СТОРОНЫ ВОДИТЕЛЯ (СДВОЙНОЙ БЛОКИРОВКОЙ)
(а) Проверьте работу электродвигателя замка двери.
[Производство TMUK]
Стандарт:
Условие измерения Работа
Аккумулятор полож.(+) Вывод – 2 Закрыт
Аккумулятор отриц.(-) - Вывод – 1
Аккумулятор полож.(+) Вывод – 1 Открыт
Аккумулятор отриц.(-) - Вывод – 2
Если работа не соответствует данным, указанным выше, замените узел замка двери.:
(б) Проверьте электропроводность переключателя при открытой и закрытой двери.
[Производство TMUK]
Стандарт:
Положение замка двери Подключение к тестеру Заданное условие
Закрыт 6 ~ 8 Электропроводность
OFF (ВЫКЛ) - -
Открыт 5 ~ 8 Электропроводность
Если работа не соответствует данным, указанным выше, замените узел замка двери.:
(в) Проверьте электропроводность переключателя.
[Производство TMUK]
Стандарт:
Положение замка двери Подключение к тестеру Заданное условие
Закрыт 7 ~ 8 Электропроводности нет
OFF (ВЫКЛ) - -
Открыт 7 ~ 8 Электропроводность
Если работа не соответствует данным, указанным выше, замените узел замка двери.:
(г) Проверьте электропроводность переключателя положений при двойной блокировке.
[Производство TMUK]
Стандарт:
Положение замка двери Подключение к тестеру Заданное условие
Закрыт 9 ~ 10 Электропроводность
OFF (ВЫКЛ) - -
Открыт 9 ~ 10 Электропроводности нет
Если работа не соответствует данным, указанным выше, замените узел замка двери.:
Проверка
(д) Проверьте работу электродвигателя замка двери.
[TMС модели]
Стандарт:
Условие измерения Работа
Аккумулятор полож.(+) Вывод – 2 Закрыт
Аккумулятор отриц.(-) - Вывод – 3
Аккумулятор полож.(+) Вывод – 3 Открыт
Аккумулятор отриц.(-) - Вывод – 2
Если работа не соответствует данным, указанным выше, замените узел замка двери.:
(е) Проверьте электропроводность переключателя замка двери.
[TMС модели]
Стандарт:
Положение замка двери Подключение к тестеру Заданное условие
Закрыт 10 ~ 4 Электропроводность
Если работа не соответствует данным, указанным выше, замените узел замка двери.:
(ж) Проверьте электропроводность переключателя положений.
[TMС модели]
Стандарт:
Положение замка двери Подключение к тестеру Заданное условие
Закрыт 6 ~ 1 Электропроводности нет
OFF (ВЫКЛ) - -
Открыт 6 ~ 1 Электропроводность
Если работа не соответствует данным, указанным выше, замените узел замка двери.:
(з) Проверьте электропроводность переключателя положений при двойной блокировке.
[TMC модели]
Стандарт:
Положение замка двери при двойной блокир. Подключение к тестеру Заданное условие
Закрыт 5 ~ 8 Электропроводность
OFF (ВЫКЛ) - -
Открыт 5 ~ 8 Электропроводности нет
Если работа не соответствует данным, указанным выше, замените узел замка двери.:
Проверка 7. ПРОВЕРЬТЕ ЗАМОК СО СТОРОНЫ ПАССАЖИРА (С ДВОЙНОЙ БЛОКИРОВКОЙ ЗАМКА ДВЕРИ)
(а) Проверьте работу электродвигателя замка двери.
[TMUK модели]
Стандарт:
Условие измерения Работа
Аккумулятор полож.(+) Вывод – 4 Закрыт
Аккумулятор отриц.(-) - Вывод – 3
Аккумулятор полож.(+) Вывод – 3 Открыт
Аккумулятор отриц.(-) - Вывод – 4
Если работа не соответствует данным, указанным выше, замените узел замка двери.:
(б) Проверьте электропроводность переключателя положений при двойной блокировке.
[TMUK модели]
Стандарт:
Положение замка двери при двойной блокир. Подключение к тестеру Заданное условие
Закрыт 6 ~ 5 Электропроводность
OFF (ВЫКЛ) - -
Открыт 6 ~ 5 Электропроводности нет
Если работа не соответствует данным, указанным выше, замените узел замка двери.:
Проверка
(в) Проверьте работу электродвигателя замка двери.
[TМС модели]
Стандарт:
Условие измерения Работа
Аккумулятор полож.(+) Вывод – 2 Закрыт
Аккумулятор отриц.(-) - Вывод – 3
Аккумулятор полож.(+) Вывод – 3 Открыт
Аккумулятор отриц.(-) - Вывод – 2
Если работа не соответствует данным, указанным выше, замените узел замка двери.:
(г) Проверьте электропроводность переключателя положений при двойной блокировке.
[TMС модели]
Стандарт:
Положение замка двери при двойной блокир. Подключение к тестеру Заданное условие
Закрыт 5 ~ 8 Электропроводность
OFF (ВЫКЛ) - -
Открыт 5 ~ 8 Электропроводности нет
Если работа не соответствует данным, указанным выше, замените узел замка двери.:
Проверка 8. ПРОВЕРЬТЕ ПРАВОСТОРОННИЙ УЗЕЛ ЗАМКА ЗАДНЕЙ ДВЕРИ (С ДВОЙНОЙ БЛОКИРОВКОЙ ЗАМКА)
(а) Проверьте работу электродвигателя замка двери.
[Производство TMUK]
Стандарт:
Условие измерения Работа
Аккумулятор полож.(+) Вывод – 4 Закрыт
Аккумулятор отриц.(-) – Вывод – 3
Аккумулятор полож.(+) Вывод – 3 Открыт
Аккумулятор отриц.(-) – Вывод – 4
Если работа не соответствует данным, указанным выше, замените узел замка двери.:
(б) Проверьте электропроводность переключателя положений при двойной блокировке.
[Производство TMUK]
Стандарт:
Положение замка двери при двойной блокир. Подключение к тестеру Заданное условие
Закрыт 5 ~ 6 Электропроводность
OFF (ВЫКЛ) - -
Открыт 5 ~ 6 Электропроводности нет
Если работа не соответствует данным, указанным выше, замените узел замка двери.:
Проверка
(в) Проверьте работу электродвигателя замка двери.
[Производство TМС]
Стандарт:
Условие измерения Работа
Аккумулятор полож.(+) Вывод – 2 Закрыт
Аккумулятор отриц.(-) – Вывод – 3
Аккумулятор полож.(+) Вывод – 3 Открыт
Аккумулятор отриц.(-) – Вывод – 2
Если работа не соответствует данным, указанным выше, замените узел замка двери.:
(г) Проверьте электропроводность переключателя положений при двойной блокировке.
[Производство TМС]
Стандарт:
Положение замка двери при двойной блокир. Подключение к тестеру Заданное условие
Закрыт 4 ~ 6 Электропроводность
OFF (ВЫКЛ) - -
Открыт 4 ~ 6 Электропроводности нет
Если работа не соответствует данным, указанным выше, замените узел замка двери.:
Проверка 9. ПРОВЕРЬТЕ ЛЕВОСТОРОННИЙ УЗЕЛ ЗАМКА ЗАДНЕЙ ДВЕРИ (С ДВОЙНОЙ БЛОКИРОВКОЙ ЗАМКА)
(а) Проверьте работу электродвигателя замка двери.
[Производство TMUK]
Стандарт:
Условие измерения Работа
Аккумулятор полож.(+) Вывод – 2 Закрыт
Аккумулятор отриц.(-) – Вывод – 1
Аккумулятор полож.(+) Вывод – 1 Открыт
Аккумулятор отриц.(-) – Вывод – 2
Если работа не соответствует данным, указанным выше, замените узел замка двери.:
(б) Проверьте электропроводность переключателя положений при двойной блокировке.
[Производство TMUK]
Стандарт:
Положение замка двери при двойной блокир. Подключение к тестеру Заданное условие
Закрыт 9 ~ 6 Электропроводность
OFF (ВЫКЛ) - -
Открыт 9 ~ 6 Электропроводности нет
Если работа не соответствует данным, указанным выше, замените узел замка двери.:
Проверка
(в) Проверьте работу электродвигателя замка двери.
[Производство TМС]
Стандарт:
Условие измерения Работа
Аккумулятор полож.(+) Вывод – 2 Закрыт
Аккумулятор отриц.(-) – Вывод – 3
Аккумулятор полож.(+) Вывод – 3 Открыт
Аккумулятор отриц.(-) – Вывод – 2
Если работа не соответствует данным, указанным выше, замените узел замка двери.:
(г) Проверьте электропроводность переключателя положений при двойной блокировке.
[Производство TМС]
Стандарт:
Положение замка двери при двойной блокир. Подключение к тестеру Заданное условие
Закрыт 4 ~ 6 Электропроводность
OFF (ВЫКЛ) - -
Открыт 4 ~ 6 Электропроводности нет
Если работа не соответствует данным, указанным выше, замените узел замка двери.:
Проверка 10. УЗЕЛ ОСНОВНОГО ПЕРЕКЛЮЧАТЕЛЯ РЕГУЛЯТОРА ПРИВОДА СТЕКАЛ (С ПРИВОДОМ СТЕКЛА)
(а) Проверьте электропроводность центрального переключателя замка двери.
[Производство TMUK]
Стандарт:
Положение перекл. Подключение к тестеру Заданное условие
Закрыт 8 ~ 7 Электропроводность
Открыт 5 ~ 7 Электропроводность
Проверка [Производство TMС]
Стандарт:
Положение перекл. Подключение к тестеру Заданное условие
Закрыт 3 ~ 2 Электропроводность
Открыт 16 ~ 2 Электропроводность
